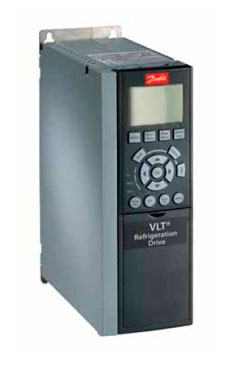

VLT® Refrigeration Drive FC 103

Специализированный преобразователь частоты мощностью до 250кВт для применения в холодильном оборудовании.

Выходная мощность

200 – 240 В… 1.1 – 45 кВт
380 – 480 В…1.1 – 315 кВт

Степень защиты:

IP20, IP21, IP54, IP55, IP66
Встроенный фильтр радиочастотных помех (RFI) класса А2 или А1/В
Встроенный дроссель в звене постоянного тока
Функция безопасного останова (опционально)

Поддержка сетевых протоколов:
стандартно - FC Protocol, Modbus RTU
опционально - LonWorks

ДОКУМЕНТАЦИЯ

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Режимы управления двигателем:

Управление вектором напряжения VVC+

Опции:

Графическая панель управления (LCP 102)
Комплект для удаленного монтажа панели управления
Плата LonWorks for ADAP-KOOL® (MCA 107)
Плата дополнительных универсальных входов/выходов (MCB 101)
Плата дополнительных релейных выходов (MCB 105)
Плата подключения внешнего источника питания +24В (MCB 107)
Плата дополнительных аналоговых входов/выходов (MCB 109)
Развязывающая плата для сетевых кабелей коммуникационных опций
Набор IP21 / NEMA 1
Тормозные резисторы
Входные и выходные фильтры гармоник

СПЕЦИФИКАЦИЯ

Спецификация:
Модель	Напряжение питания, В	Кол-во фаз	Мощность, кВт	Номинальный ток, А
FC-103P1K1	220	3	1.1
FC-103P1K5	220	3	1.5
FC-103P2K2	220	3	2.2
FC-103P3K0	220	3	3
FC-103P3K7	220	3	3.7
FC-103P5K5	220	3	5.5
FC-103P7K5	220	3	7.5
FC-103P11K	220	3	11
FC-103P15K	220	3	15
FC-103P18K	220	3	18.5
FC-103P22K	220	3	22
FC-103P30K	220	3	30
FC-103P37K	220	3	37
FC-103P45K	220	3	45
FC-103P1K1	380	3	1.1
FC-103P1K5	380	3	1.5
FC-103P2K2	380	3	2.2
FC-103P3K0	380	3	3
FC-103P3K7	380	3	4
FC-103P5K5	380	3	5.5
FC-103P7K5	380	3	7.5
FC-103P11K	380	3	11
FC-103P15K	380	3	15
FC-103P18K	380	3	18.5
FC-103P22K	380	3	22
FC-103P30K	380	3	30
FC-103P37K	380	3	37
FC-103P45K	380	3	45
FC-103P55K	380	3	55
FC-103P75K	380	3	75
FC-103P90K	380	3	90
FC-103N110	380	3	110
FC-103N132	380	3	132
FC-103N160	380	3	160
FC-103N200	380	3	200
FC-103N250	380	3	250
FC-103N315	380	3	315
Заказные коды VLT® Refrigeration Drive FC 103.xls (скачать)

ПРИМЕНЕНИЕ

Применение:

применение в холодильных установках на насосных агрегатах, вентиляторах и компрессорах
